履带式移动破碎站
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

履带式移动破碎站

买破碎机就选红星机器,专车接送免费到厂参观考察

运输长度:16000mm

产品重量:35-48.5t

适用物料:坚硬物料的粗碎、建筑垃圾的循环再利用、水泥混凝土路改造的剥离式破碎、沥青混凝土料再生前破碎等。

0371-666 99999
7*24小时服务热线

产品介绍

    履带式液压驱动破碎站是我公司为满足市场需求,自主研发的全液压驱动履带式车用底盘行走的移动破碎筛分设备。该破碎站采用的制造技术,独特的结构设计,具有破碎比大、破碎后物料呈立方体颗粒等优点,其排料粒度大小可调,破碎规格多样化

    产品优势

    ①底盘采用全钢船型结构,强度高,对作业场地适应性更强;

②大功率行走马达,马力强劲,安全可靠;

③采用电机,实现动力系统的优良性能,具有低噪、节能等特点;

④可根据客户的需求配给各级别破碎筛分设备,整机优化设计,充分保证品质;

⑤可配备发电机组,以满足无电或断电等复杂的情况的正常作业要求,保证连续作业,减少损失。

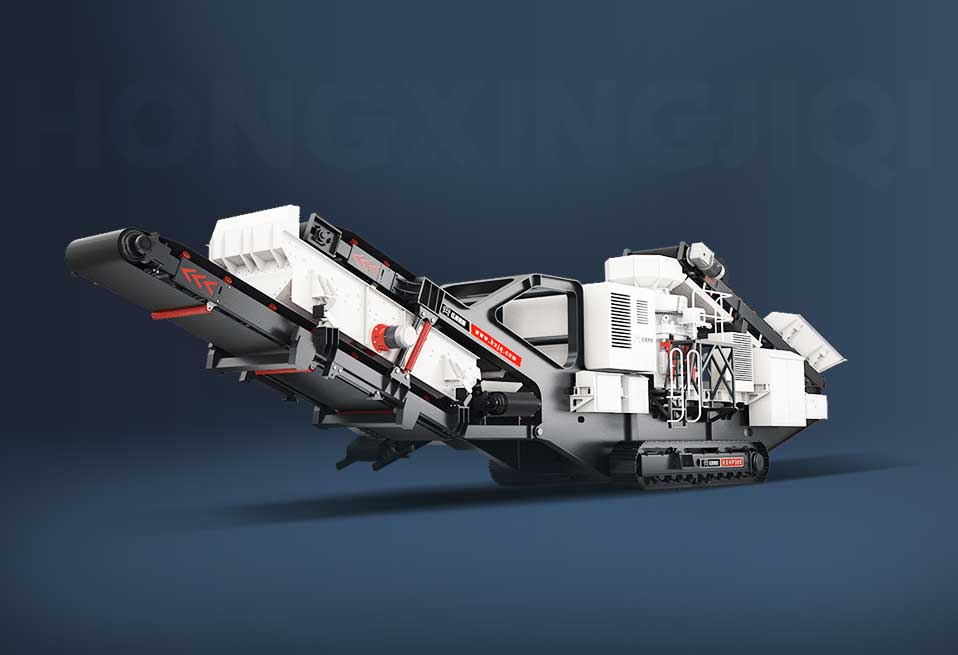

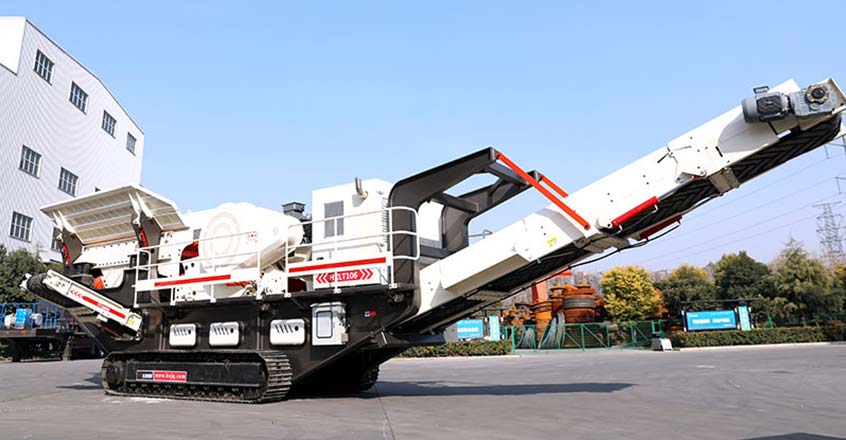

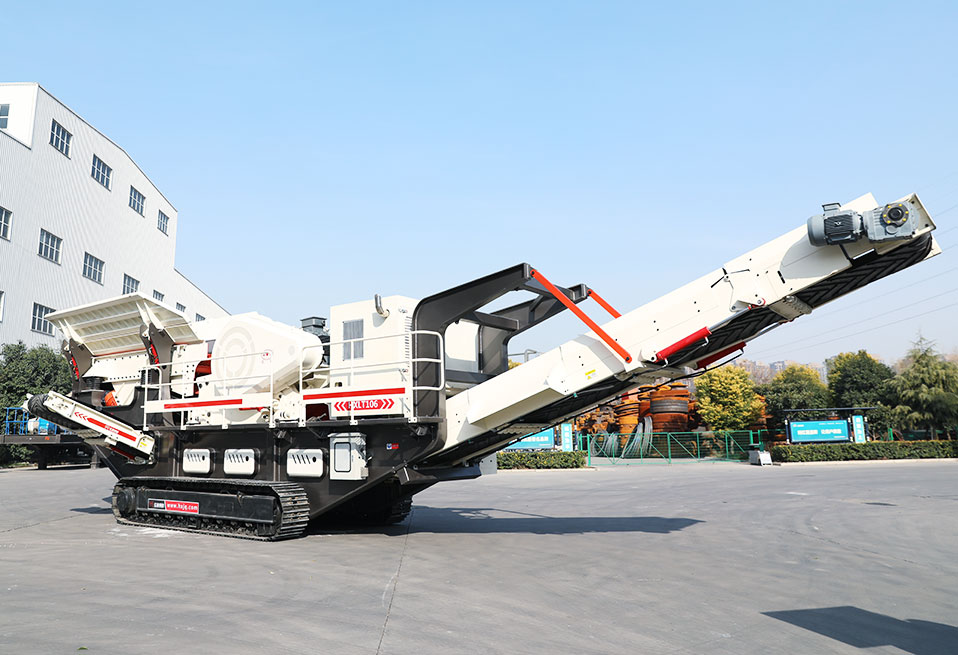

    产品图片

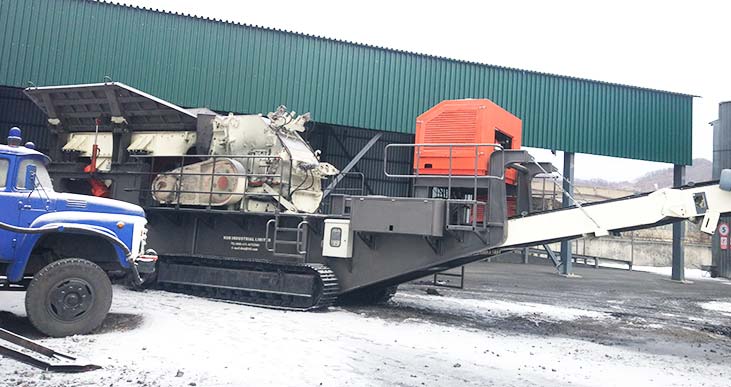

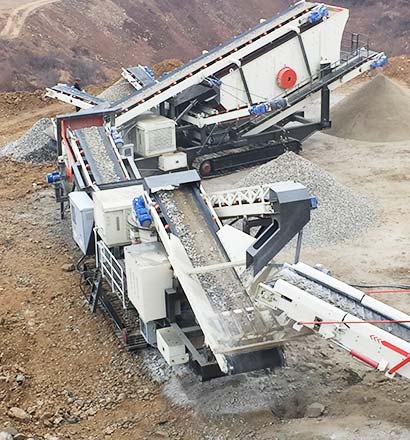

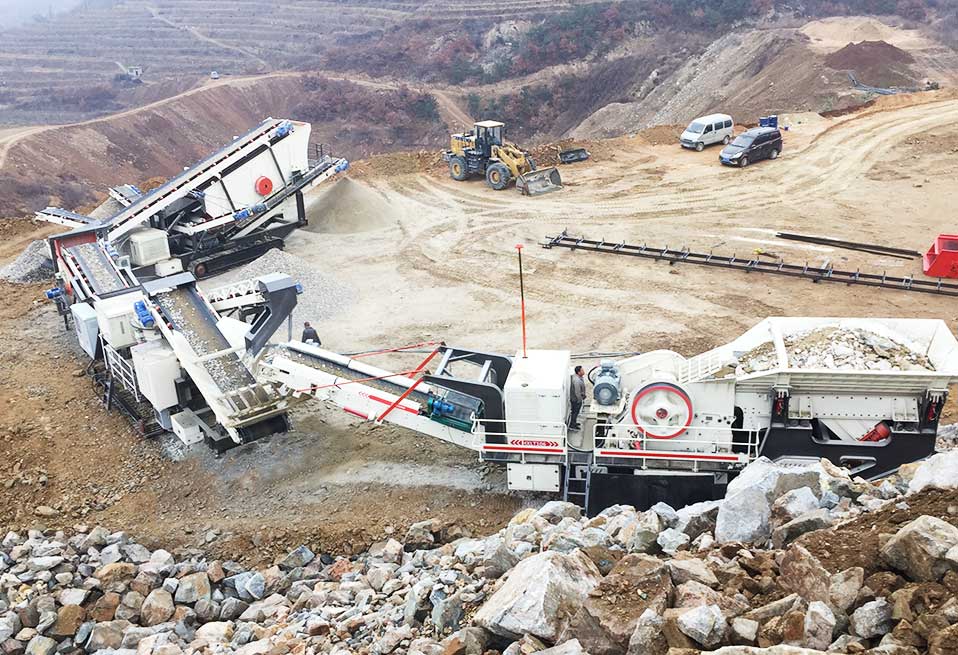

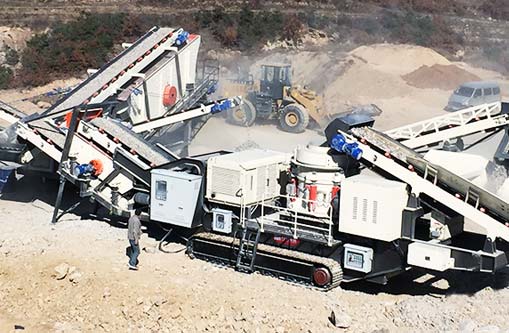

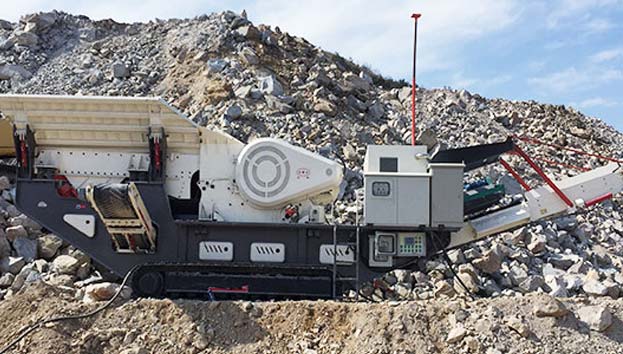

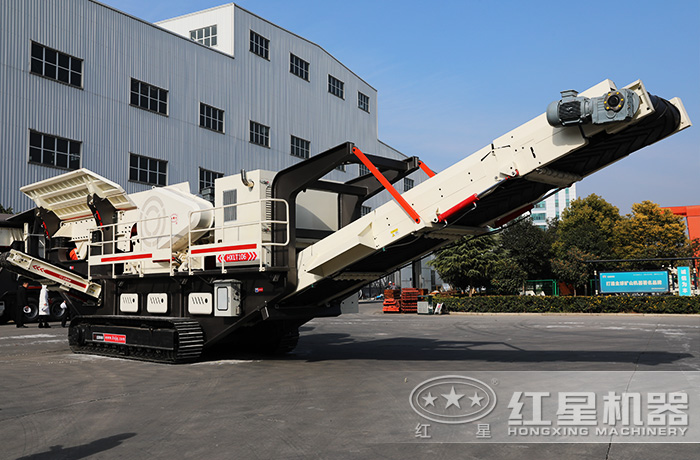

履带式移动破碎站厂区图

    碎筛分设备选用本公司生产的成熟产品,结构紧凑,性能稳定。筛分设备采用20°倾角,筛分高效可靠

突出优势

可完成多需求的加工作业

集受料、破碎、传送等工艺设备为一体,可通过不同机型的联合,组成一条强大的破碎作业流水线,完成多需求的加工作业。

不易堵塞

可以粉碎含水率超高的物料,对于物料的含水率无任何要求,黏性比较大的物料粉碎起来也不会发生堵塞,下雨天也可以正常生产。

筛分破碎率高

破碎筛分设备选用本公司生产的成熟产品,结构紧凑,性能稳定。筛分设备采用20°倾角,筛分高效可靠。

降低物料运输成本

移动式破碎站可以在现场加工物料,而不必将物料搬离现场再加工,大大地降低了物料的运输成本。

独立性强

动筛分设备采用双层筛分机主结构,并配有优良的网格筛选通道,无须支撑,可自由站立。

适应性强

底盘采用履带式全刚性船型结构,强度高,接地比压低,通过性好,对山地、湿地有很好的适应性。

工作原理

物料由斗式提升机经给料机均匀输送到履带式液压驱动破碎站内,被破碎机初步破碎以后由圆振动筛构成闭路系统,实现物料的循环破碎,符合粒度要求的物料由输送机输出,从而达到生产目的。还可以根据实际生产需要去除圆振动筛,而直接对物料进行初步破碎,然后配合其他破碎设备进行具体的操作。

技术参数

  • 履带式颚破移动站
  • 履带式圆锥破碎移动站
  • 履带式反击破移动破碎站
  • 履带振动筛移动破碎站
型号 WT96 WT106 WT120
运输外形尺寸 长度 14200mm 14900mm 15200mm
宽度 2900mm 3000mm 3200mm
高度 3470mm 3600mm 3700mm
重量 38t 50t 65t
给料机 料斗容积 5m³ 5m³ 6m³
装载高度 3900mm 4100mm 4300mm
给料机型号 GZDT3895 GZDT1145 GZDT1245
出土皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
破碎机 型号 CJ96 CJ106 CJ120
进料口 930×580mm 1060×700mm 1200×870mm
最大进料尺寸 480mm 560mm 700mm
主皮带机 尺寸(宽×长) 800×9000mm 1000×10000mm 1200×12000mm
卸料高度 3100mm 3200mm 3400mm
除铁器 型号 RCYQ-8 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 112.9kw 141.4kw 196.2kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 WT160SC WT250SC WT300HPM WT400HPM
运输外形尺寸 长度 16800mm 19000mm 19000mm 19500mm
宽度 3500mm 3600mm 3900mm 3900mm
高度 3700mm 3800mm 3800mm 3800mm
重量 50t 60t 55t 65t
上料输送机 料斗容积 3m³ 3m³ 3m³ 3m³
装载高度 2600m 2600m 2600m 2800m
装载宽度 1900mm 1900mm 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm 1000×6300mm 1200×6500mm
破碎机 型号 SC160 SC250 HP300 HP400
进料口 75-360mm 75-450mm 60-200mm 68-280mm
最大进料口尺寸 360mm 450mm 200mm 280mm
最小排料口 8-25mm 8-35mm 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×10000mm 1000×10000mm 1000×11000mm
卸料高度 3100mm 3490mm 3490mm 3690mm
返料筛 卸料高度 4200mm 4200mm 4400mm 4400mm
型号 HX1536 HX1536 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×5600mm 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×10000mm 650×11000mm 650×11000mm
卸料高度 4200mm 4200mm 4400mm 4400mm
柴油发动机 功率 96kw 132kw 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 207.12kw 297.12kw 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 WT110 WT110S WT1213 WT1213S WT1315
运输外形尺寸 长度 14000mm 16000mm 15500mm 19000mm 17000mm
宽度 3000mm 3200mm 3200mm 3600mm 3200mm
高度 3600mm 3600mm 3800mm 3800mm 3800mm
重量 40t 45t 53t 60t 65t
给料机 料斗容积 3m³ 3m³ 5m³ 5m³ 5m³
装载高度 3900mm 4000mm 3900mm 4100mm 4000mm
预选筛 功率 5.2kw 5.2kw 6.12kw 6.12kw 6.12kw
筛网规格 1040×924mm 1040×924mm 1140×924mm 1140×924mm 1240×930mm
破碎机 型号 CI1110M CI1110M CI1213M CI1213M CI1315M
进料口 1020×860mm 1020×860mm 1320×900mm 1320×900mm 1540×900mm
最大进料尺寸 400mm 400mm 500mm 500mm 600mm
底盘给料机 料斗容积 0.8m³ 0.8m³ 1m³ 1m³ 1.5m³
功率 5.2kw 5.2kw 5.2kw 5.2kw 6.12kw
出土皮带机 尺寸(宽×长) 650×3500mm 650×3500mm 650×3500mm 650×3500mm 650×3500mm
卸料高度 2200mm 2200mm 2200mm 2200mm 2400mm
主皮带机 尺寸(宽×长) 1000×8500mm 1000×8500mm 1000×9900mm 1000×9900mm 1200×11000mm
卸料高度 3300mm 3300mm 3500mm 3500mm 3800mm
返料筛 功率 6.12kw 6.12kw
筛网规格 1500×3600 1500×4200
筛底皮带机 尺寸(宽×长) 1000×5800mm 1000×6200mm
卸料高度 2900mm 3000mm
转接皮带机 尺寸(宽×长) 650×2500mm 650×2800mm
卸料高度 1400mm 1400mm
返料皮带机 尺寸(宽×长) 500×8000mm 500×9200mm
卸料高度 4200mm 4500mm
除铁器 型号 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10 RCYQ-10
柴油发动机 功率 96kw 106kw 106kw 132kw 132kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 总功率 253kw 274kw 304kw 324.4kw 366kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
型号 ST673 ST993 ST1303
运输外形尺寸 长度 11000mm 12500mm 12500mm
宽度 3800mm 4000mm 4000mm
高度 3800mm 3900mm 3900mm
重量 28t 33t 38t
给料输送机 尺寸(宽×长) 1000×10000mm 1000×10000mm 1000×13000mm
给料高度 2560mm 2680mm 2700mm
振动筛 型号 3HX1545 3HX1855 3HX2160
筛网层数 3 3 3
筛底输送机 尺寸(宽×长) 1000×7400mm 1000×7500mm 1000×7500mm
出料高度 3380mm 3460mm 3460mm
粗料输送机 尺寸(宽×长) 500×5600mm 650×5800mm 650×5800mm
出料高度 3430mm 3570mm 3570mm
中料输送机 尺寸(宽×长) 500×5300mm 650×5400mm 650×5400mm
出料高度 3150mm 3250mm 3250mm
细料输送机 尺寸(宽×长) 500×5600mm 650×5800mm 650×5800mm
出料高度 3030mm 3080mm 3080mm
转接输送机 尺寸(宽×长) 500×2000mm 650×2000mm 650×2000mm
出料高度 2130mm 2130mm 2130mm
柴油发动机 功率 75kw 75kw 96kw
制造商 卡特帕金斯 卡特帕金斯 卡特帕金斯
整机 功率 54kw 57.5kw 65.5kw
控制方式 有线/无线(选配) 有线/无线(选配) 有线/无线(选配)
