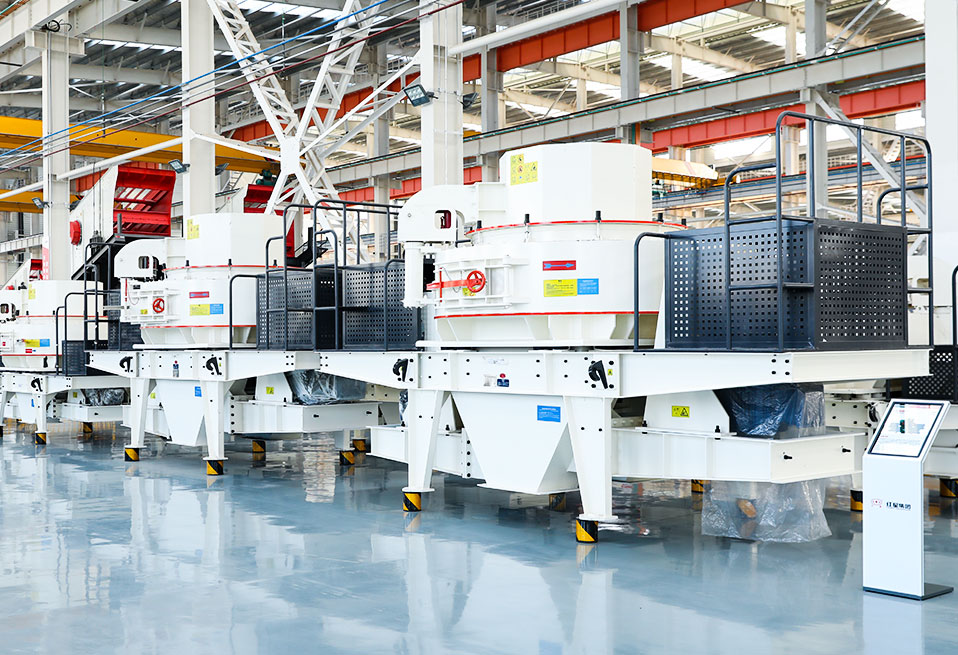

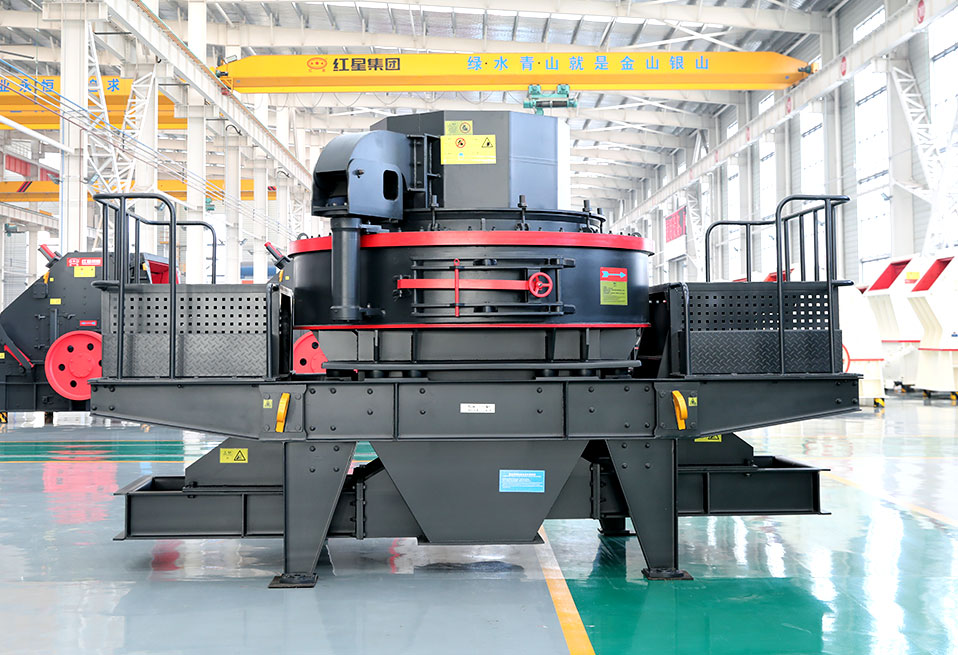

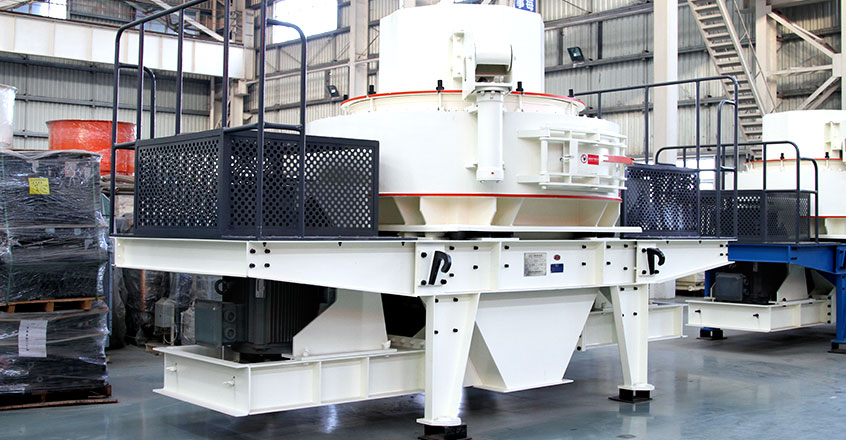

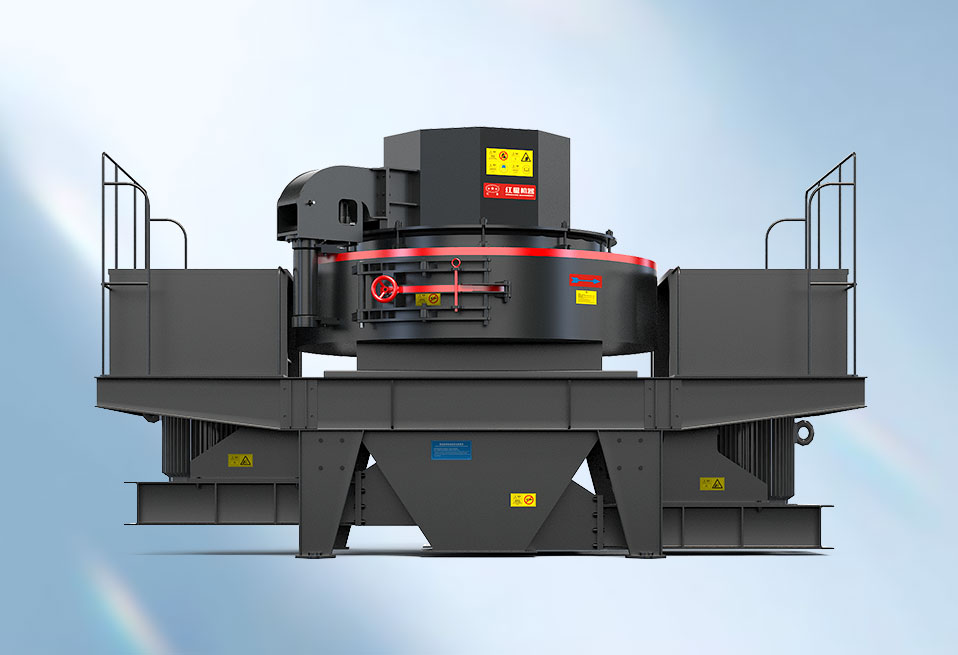

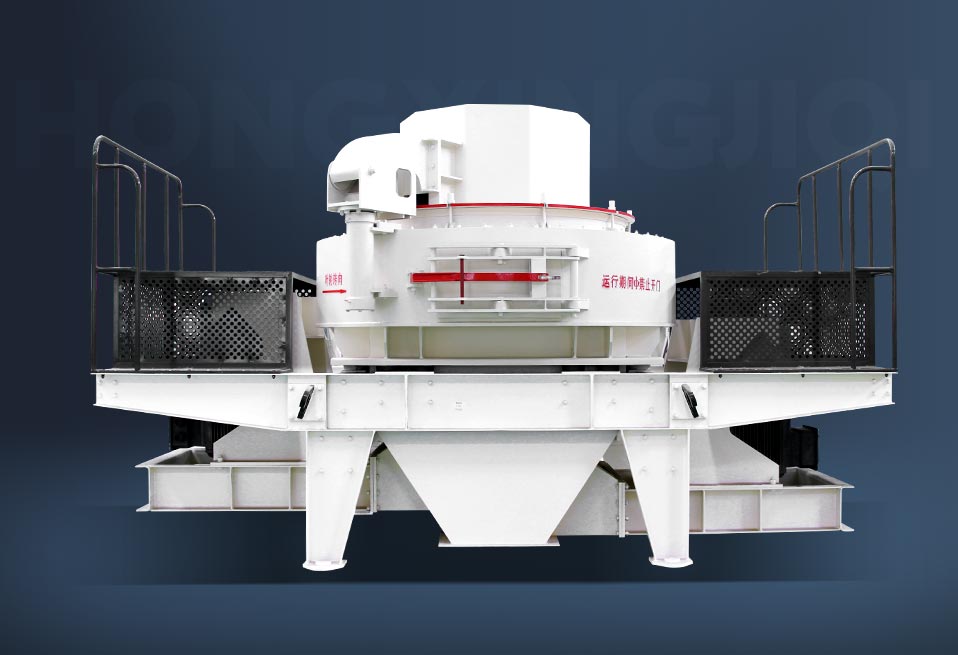

VSI制砂机(立轴冲击式破碎机)
VSI制砂机(立轴冲击式破碎机)
VSI制砂机(立轴冲击式破碎机)

VSI制砂机(立轴冲击式破碎机)

VSI系列立轴冲击式破碎机(新型制砂机)是我公司在德国先进技术基础上,结合国内制砂生产方面的实际情况,历经数次改进研制出的较高水平的制砂设备。

≤50mm 进料粒度

60-520t/h 生产能力

适用物料:河卵石、鹅卵石、玄武岩、石英石、混凝土骨料等多种硬、脆物料的中碎、细碎(制砂粒),对建筑用砂、筑路用砂石尤为适宜。

免费到厂参观,全程教学式协助办厂

在线咨询报价 24小时服务热线0371-66066666

VSI制砂机(立轴冲击式破碎机)突出优势

产品介绍

VSI系列立轴冲击式破碎机(新型制砂机)是我公司引进德国先进技术的基础上,结合国内制砂生产方面的实际情况,经历数次技术改进之后研制出的具有较高水平的制砂设备。该设备尤其适宜为高层建筑、高速公路(铁路)建设、市政工程、大型水利设施、混凝土搅拌站等诸多领域提供优质砂石骨料。

VSI新型制砂机与同类产品相比,产量更高,产品粒形好,使用花钱少。该机专为高速公路、高速铁路、高层建筑、市政、水电大坝建设、混凝土搅拌站提供优质砂石骨料,是人工制砂和石料整形领域的优先选择设备。

产品粒形优异—产品呈立方体,粒形好、级配合理、细度模数可调;

VSI制砂机(立轴冲击式破碎机)

VSI制砂机(立轴冲击式破碎机)

VSI制砂机(立轴冲击式破碎机)工作原理

VSI制砂机运用先进的选择性破碎和解理破碎原理,直接对物料施加足够动能,并通过冲击将动能转换成克服物料所需的破碎能而破碎。物料基本沿其自然的纹理面、解理面断裂,粒形好、自身消耗低。该机能够实现“石打石”和“石打铁”两种工作原理的转换。

物料落入进料斗,经中心进料孔进入高速旋转的甩轮,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先与反弹后自由下落的另一部分物料进行撞击,然后一起冲击到物料衬层(石打石)或反击块(石打铁)上,被反弹斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

中心进料伴随环形瀑落进料:物料落入进料斗,再经环形孔落下,被分料板分成两股料,一股经分料盘进入高速旋转的甩轮,另一股从分料盘四周落下。进入甩轮的物料,在甩轮内被迅速加速,其加速度可达数十倍重力加速度,然后高速从甩轮内射出,首先同由分料器四周自由落体的另一部分物料冲击破碎,然后一起冲击到涡流腔内涡流衬层上,被物料衬层反弹,斜向上冲击到涡流腔的顶部,又改变其运动方向,偏转向下运动,又与从叶轮流道发射出来的物料撞击形成连续的物料幕。这样,一块物料在涡流破碎腔内受到两次至多次几率撞击、摩擦和研磨破碎作用。被破碎的物料由下部排料口排出。

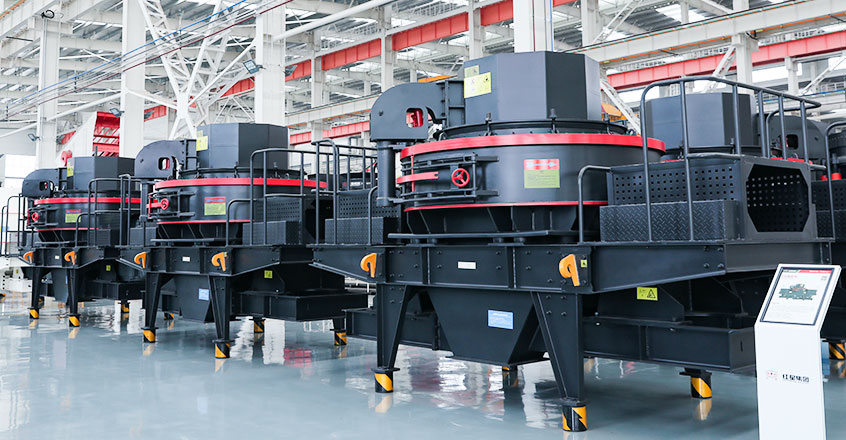

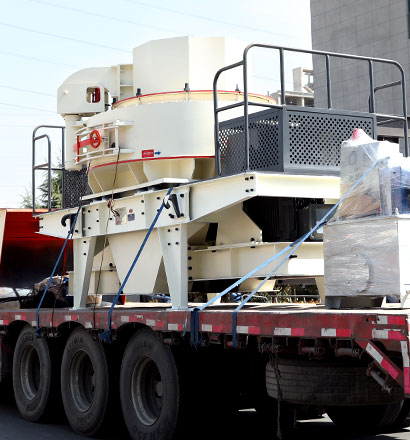

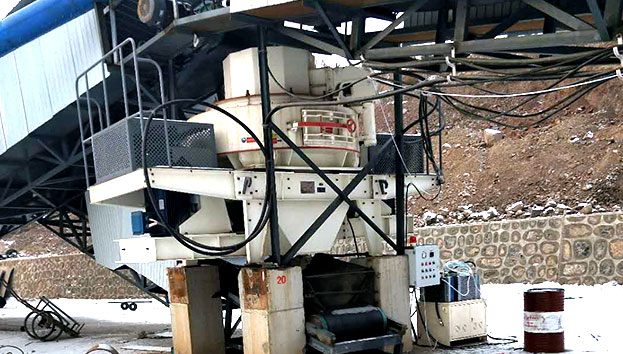

VSI制砂机(立轴冲击式破碎机)现场展示

红星机器尊重共赢,勇担责任使命,关注人类可持续发展,从点到面、从细节到全局,从产品到管理,我们始终坚持精益求精,勇于超越自我,稳步提升品牌价值。

预约考察

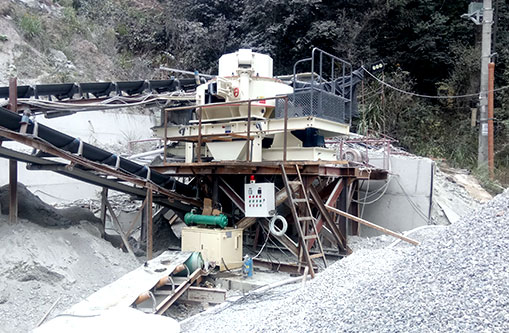

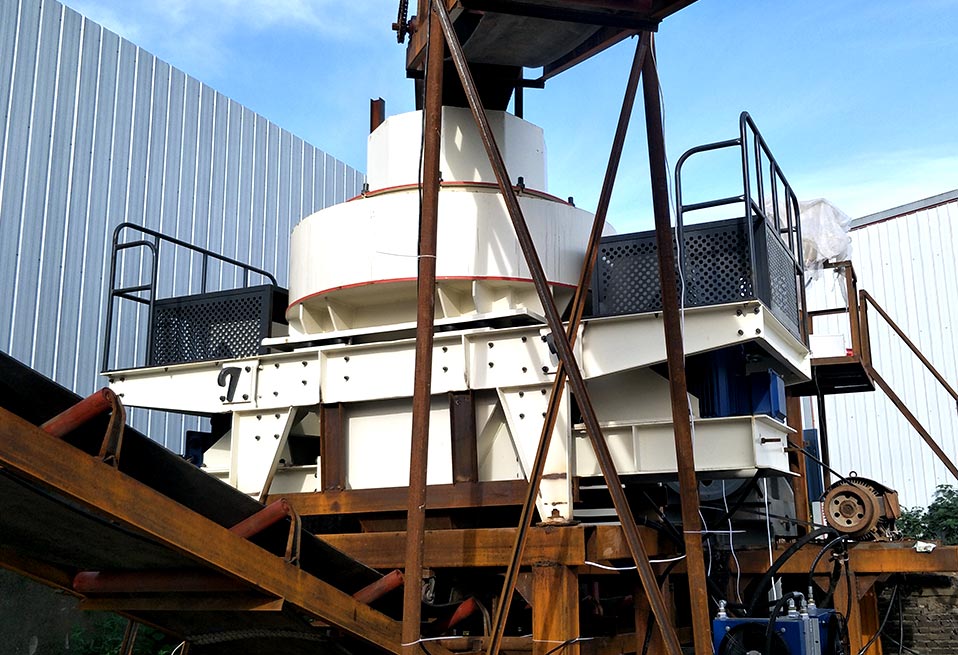

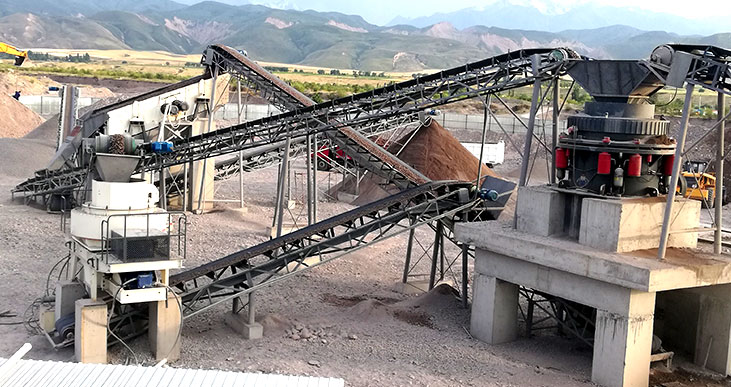

VSI制砂机(立轴冲击式破碎机)案例

VSI制砂机(立轴冲击式破碎机)案例

VSI制砂机(立轴冲击式破碎机)案例

VSI制砂机(立轴冲击式破碎机)参数

型号 HXVSI-7611 HXVSI-8518 HXVSI-9526 HXVSI-1140 HXVSI-1145 HXVSI-1150
处理量
(t/h)
瀑落与中心进料 80-180 140-260 200-380 300-520 350-610 360-650
全中心进料 40-90 70-130 100-190 160-260 180-355 190-365
最大入料尺寸
(mm)
软料 35 40 45 50 50 50
硬料 30 35 40 40 45 45
转速(r/min) 1700-1890 1520-1690 1360-1510 1180-1310 1150-1300 1150-1300
双电机功率(kw) 4P   110KW 4P   180KW 4P   264KW 4P   400KW 4P   440KW 4P   500KW
外形尺寸(长×宽×高)(mm) 3700×2150×2100 4140×2280×2425 4560×2447×2778 5100×2700×3300 5500×2700×3300 5500×2700×3300
电源 380V 50HZ
润滑站 油泵电机功率 0.31Kw
安全保护 油泵保证供油、无油压自动停机:风冷降温或水冷降温:冬季电机加热启动。
外形尺寸
(长×宽×高)(mm)
820×520×1270
油箱加热器功率 2KW
