XCF浮选机

买破碎机就选红星机器,专车接送免费到厂参观考察

有效容积:1-38m³

生产能力:0.2-38 m³/min

安装功率:1.5-45kw

0371-666 99999
7*24小时服务热线

产品介绍

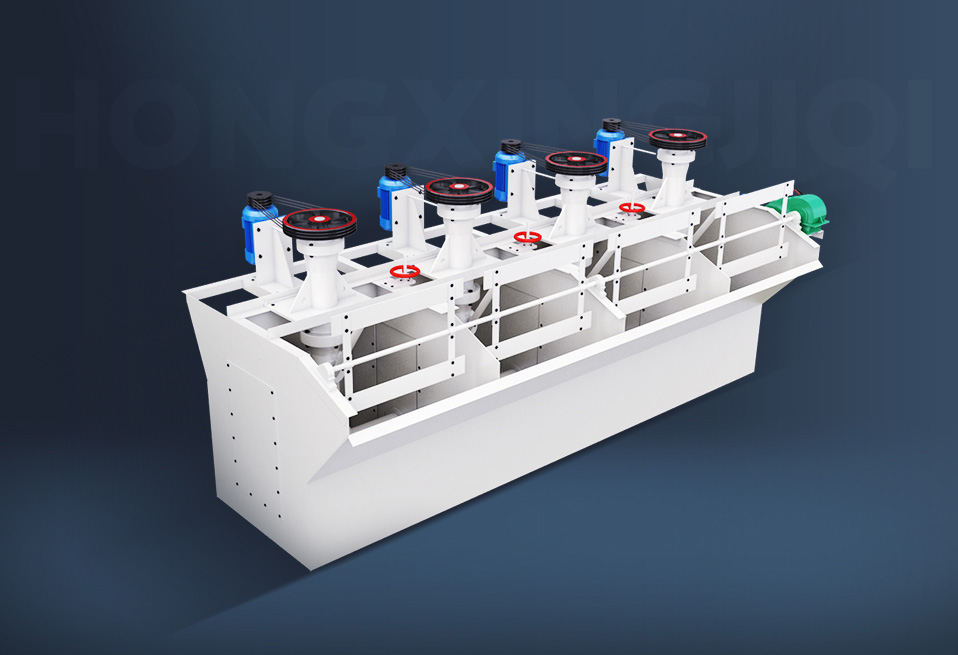

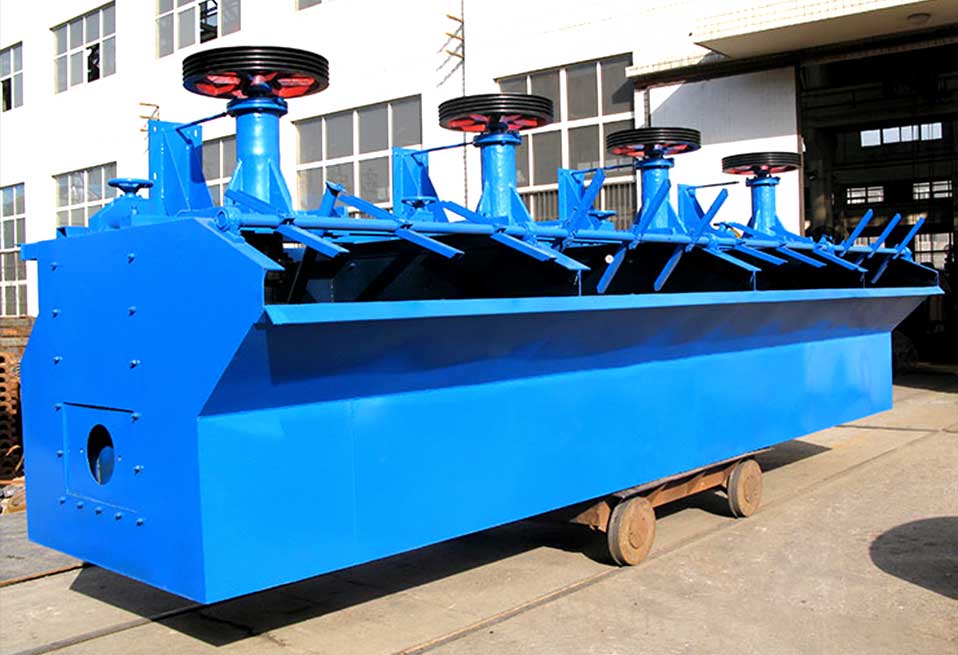

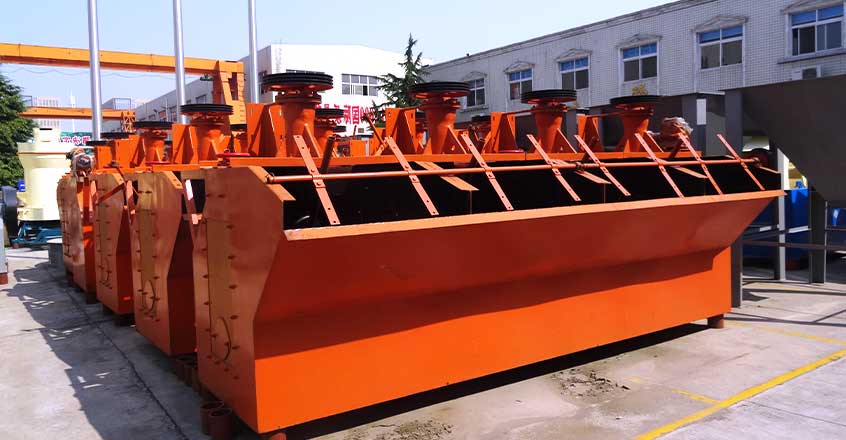

XCF浮选机

    该浮选机采用“U”型槽体、空心轴充气和悬挂定子,尤其是采用了一种新式叶轮。这是一种叶片后倾一个角度的锥形叶轮,类似于高比转速的离心泵轮,扬送矿浆量大、压头小、功耗低且结构简单。在叶轮腔中还装置了多孔圆筒形空气分配器,使空气能预先均匀地分散在叶轮叶片的大部分区域,提供了较大的矿浆-空气接角界面。

    在浮选机工作时,随着叶轮的旋转,槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间,同时,由鼓风机给入的低压空气经空心轴和叶轮的空气分配器,也进入其中。矿浆与空气在叶片之间充分混合后,从叶轮上半部周边向斜上推出,由定子稳流和定向后进入整个槽子中。气泡上升到泡沫稳定区,经过富集过程,泡沫从溢流堰自流溢出,进入泡沫槽,还有一部分矿浆向叶轮下部流去,再经叶轮搅拌,重新混合形成矿化气泡,剩余的矿浆流向下一槽,直到成为尾矿。

突出优势

矿浆槽

它有进浆口,以及调节矿浆面的闸门装置,它主要由用钢板焊成的槽体和钢板与圆钢焊成的闸门组成 。

搅拌装置

它用于搅拌矿浆,防止矿砂在槽体沉淀,它主要由皮带轮、叶轮、垂直轴等组成,叶轮是由耐磨橡胶制成的。

充气装置

它由导管进气管组成,当叶轮旋转时,叶轮腔中产生负压,将空气通过中空的泵管吸入,并弥散在矿浆中形成气泡群,这种带有大量气泡的矿浆由叶轮的旋转力而被很快的抛向定子,进一步使矿浆中的气泡细化,及消除浮选槽中矿浆流的旋转运动,造成大量垂直上升的微泡,为浮选过程提供必要的条件。

排除矿化气泡装置

它是将浮在槽面上的泡沫刮出,主要由电机带动减速器,减速器带动刮板组成。

工作原理

将磨碎的矿石,在磨碎时或磨碎后加水及必要的药剂经搅拌槽调成矿浆后,注入开始搅拌的矿浆槽,向矿浆中导入空气,使其形成大量气泡,一些不易被水湿润的,即一般称作疏水性的矿物粒子附着于气泡上,并与气泡一起浮到矿浆表面,形成矿化气泡层,另一些容易被水湿润的,即一般称做亲水性的矿物粒子不附着于气泡上,而留在矿浆中,将含有特定矿物的矿化气泡排出,从而达到选矿的目的

技术参数

  • XCF型充气机械搅拌式浮选机
型号 XCF-1 XCF-2 XCF-3 XCF-4 XCF-8 XCF-16 XCF-24 XCF-38
槽体尺寸 长(mm) 1000 1300 1600 1800 2200 2800 3100 3600
宽(mm) 1000 1300 1600 1800 2200 2800 3100 3600
高(mm) 1100 1250 1400 1500 1950 2400 10819 3400
单效重量(t) 1.2 1.7 2.3 2.7 3.9 6.6 8.0 16.8
有效容积(m³) 1 2 3 4 8 16 24 38
生产能力(按矿浆体积计算)(m³/min) 0.2—1 0.4—2 0.6—3 1.2—4 3—8 4—16 4—24 10—38
主轴电动机 型号 Y132M2-6 Y160M-6 Y160L-6 Y180L-6 Y200L2-6 Y280S-8 Y280S-8 Y280S-6
功率(kw) 5.5 7.5 11 15 22 37 37 45
叶轮 转速(r/min) 960 970 970 970 970 740 740 980
直径(mm) 400 460 540 620 720 860 950
高度(mm) 155 175 207 247 321 349
转速(r/min) 358 331 266 215 185 160 153
圆周速度(m/s) 7.5 7.5 7.5 7 6.97 7.6 7.6 7.4
刮板电动机 型号 Y90S-4 Y90S-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4 Y90L-4
功率(kw) 1.1 1.1 1.5 1.5 1.5 1.5 1.5 1.5
转速(r/min) 1400 1400 1400 1400 1400 1400 1400 1400
刮板 转速(r/min) 18 18 16 16 16 16 16 16
直径(mm) 500 500 580 600 600 700 700 700
鼓风机风压(kpa) ≥12.6 ≥14.7 ≥19.8 ≥19.8 ≥21.6 ≥25.5 ≥30.4 ≥34.3
最大充气量(m³/㎡·min) 2 2 2 2 2 2 2 2

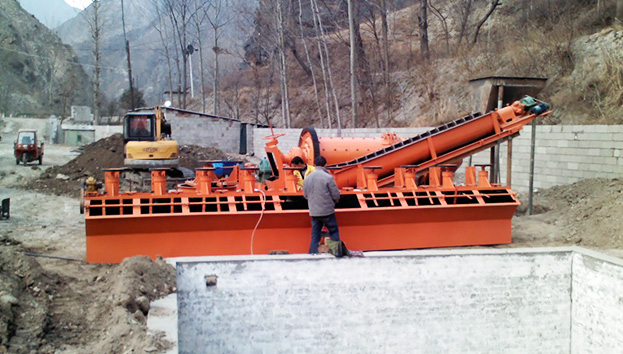

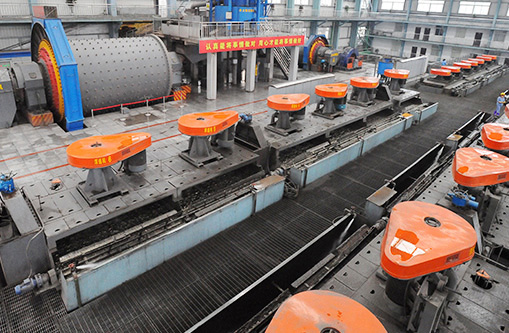

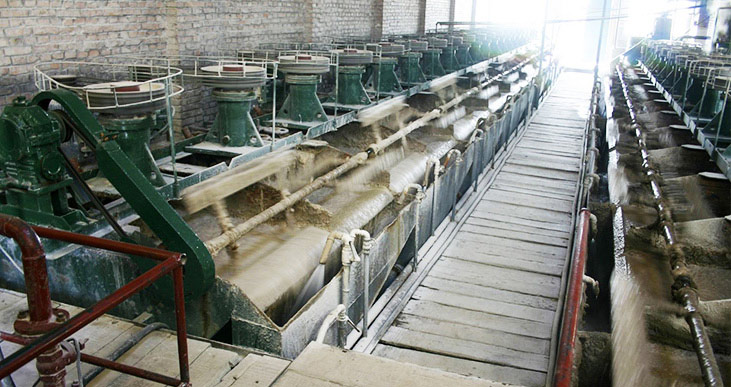

相关案例
