间接传热烘干机
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

间接传热烘干机

买破碎机就选红星机器,专车接送免费到厂参观考察

筒径×筒长:Φ1.2×8.0m-Φ3.6×28m

生产能力:1.9-76.0t/h

适用物料:一定湿度和粒度范围内颗粒物料,黄砂、型砂、矿渣,煤渣、小粒度粘土,以及不怕高温及烟尘弄脏的其它小颗粒物料。

0371-666 99999
7*24小时服务热线

产品介绍

间接传热烘干机主要由回转体、扬料板、传动装置、支撑装置及密封圈等部件组成,可用于选矿、建材、冶金、化工等部门烘干一定湿度或粒度的物料,间接传热烘干机对物料的适应性强,可以烘干各种物料,且设备操作简单可靠,故得到普遍采用。

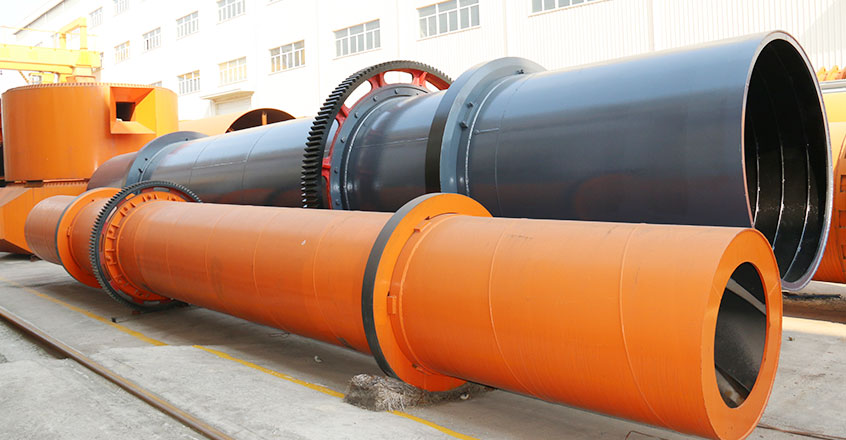

间接传热烘干机

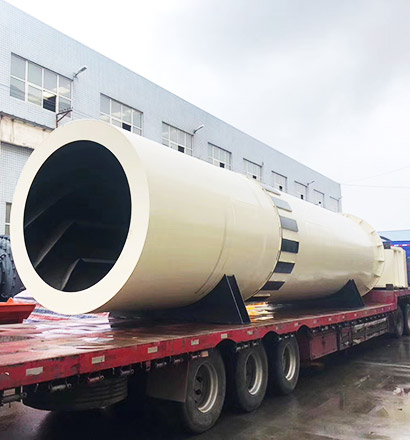

间接传热烘干机

突出优势

充分利用热能

采用新型扬料板装置,具有导向、均流、扬料等功能,使物料径向截面全面均布,料幕成为薄、均、全的状态,完全接触热气流,达到充分利用热能的目的。

除尘效率

间接传热烘干机除尘设备的改进,保证了系统的“风、料、煤”的平衡,改善了工作环境,实现了优质高产,使设备更清扫容易,内部好打理。

产量高、成本低

间接传热烘干机适用范围广、产量高、降水幅度大;结构简单、站地面积小、投资和维修成本低。

高能低耗

间接传热烘干机采用新颖独特的密封装置,并配以效果良好的保温系统,有效的降低了烘干系统的煤耗。

工作原理

物料由供料装置进入烘干机的内层,实现顺流烘干,物料在内层的抄板下不断抄起、散落呈螺旋行进式实现热交换,物料移动内层的另一端进入中层,进行逆流烘干,物料在中层不断地被反复扬进,呈进两步退一步的行进方式,物料在中层既充分吸收内层滚筒散发的热量,又吸收中层滚筒的热量,同时又延长了干燥时间,物料在此达到干燥状态。

物料行中层另一端而落入外层,物料在外层滚筒内呈矩形多回路方式行进,达到干燥效果的物料在热风作用下快速行进排出滚筒,没有达到干燥效果的湿物料因自重而不能快速行进,物料在此矩形抄板内进行充分干燥,由此完成烘干的目的。

客户现场

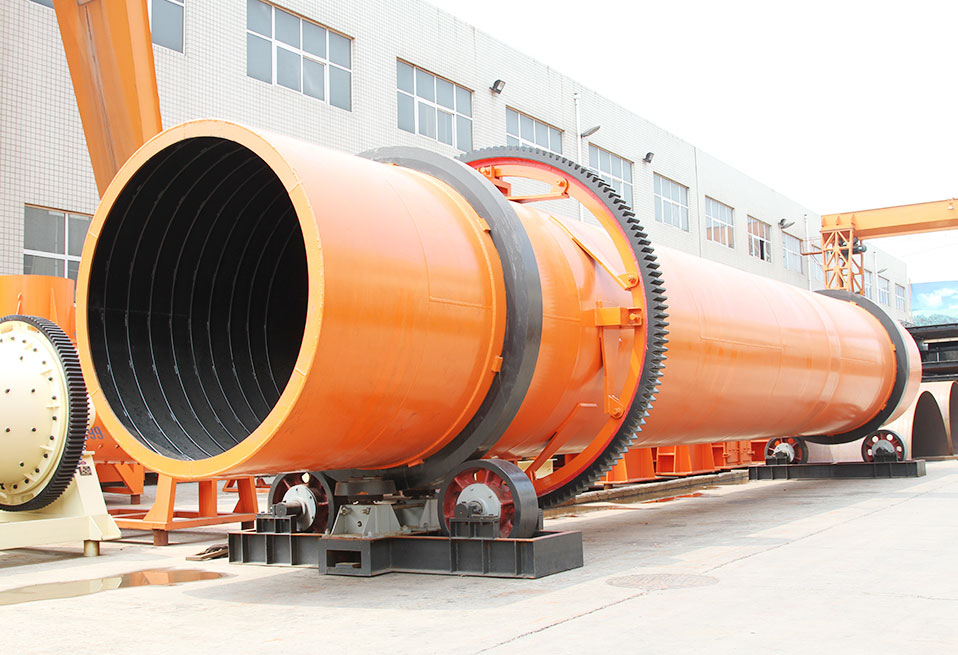

间接传热烘干机生产线现场

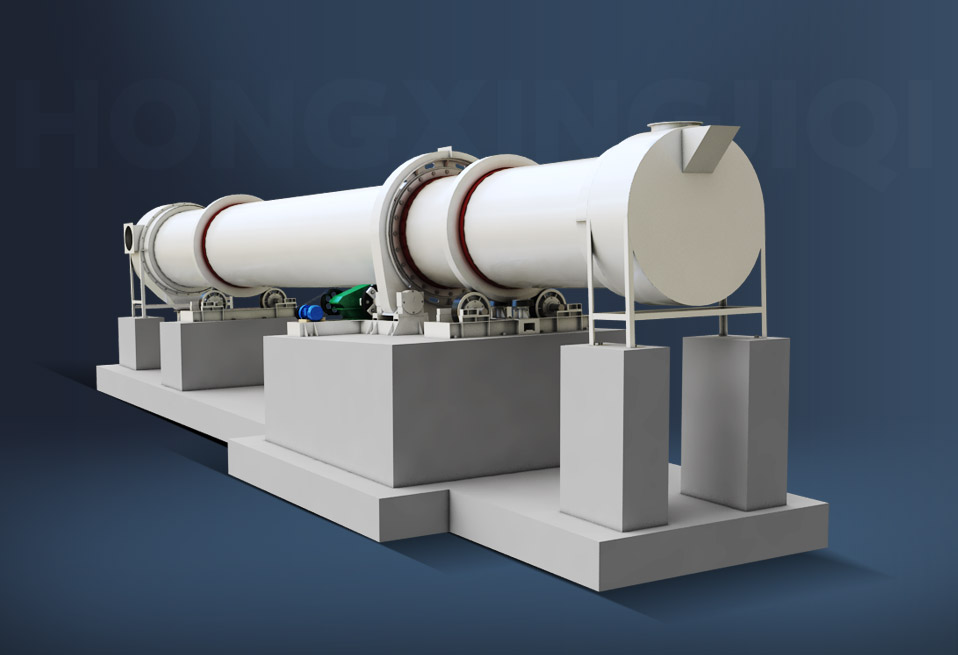

间接传热烘干机生产线现场

技术参数

  • 烘干机
规格(m)
(直径×长度)
筒体容积
(m³)
生产能力
(t/h)
安装斜度
(%)
最高进气温度
(℃)
主电动机
(kw)
总重量
(t)
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

间接传热烘干机

    筒径×筒长   项目 外筒内径(mm) 内筒内径(mm) 筒体长度(m) 筒体容积(m³) 筒体斜度 扬料板型式 最高进气温度(℃) 外形尺寸(m)
Φ1.5×15m 1500 500 15 20.27 3-5% 升举式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升举式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升举式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
