圆盘造粒机

买破碎机就选红星机器,专车接送免费到厂参观考察

盘转:9.1-14.25r/min

生产能力:4-24t/h

产品介绍:作为细粒物料的给料设备,圆盘造粒机结构简单、调整方便,盘角采用整体圆弧结构,成粒率可达93%以上。

0371-666 99999
7*24小时服务热线

产品介绍

圆盘造粒机

圆盘造粒机造粒盘设有三个出料口,便于间断生产作业,劳动效率大大提高,生产能力可以达到24t/h。减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力。造粒盘盘底采用多条辐射钢板加强,坚固耐用,永不变形。加厚加重的底座设计,不需地脚螺栓固定。

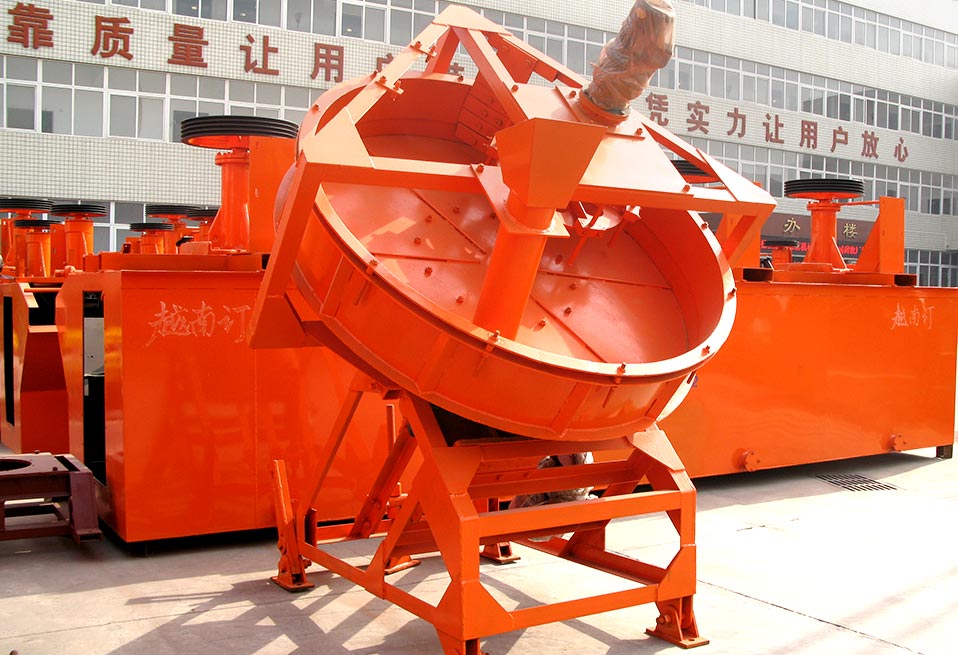

产品图片

圆盘造粒机

圆盘造粒机

突出优势

工作效率高

圆盘造粒机采用整体圆弧结构,成粒率可达93以上,造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了工作效率。

经济效益好

无干燥工艺,常温造粒,一次成型,投资少,见效快,经济效益好;动力小运行可靠,无三废排放,操作稳定,维修方便,流程布局合理,技术先进,生产成本低。

部件先进、运转平稳

造粒盘盘底采用多条辐射钢板加强,坚固耐用,永不变形。加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。

应用范围广

原料适应性广,可用于复混肥料、医药、化工、饲料、煤炭、冶金等各种原料的造粒,并能生产各种浓度、多种类型(包括有机肥、无机肥、生物肥、磁化肥等)复混肥。

启动平稳,使用寿命长

本设备的减速机与电动机采用柔性皮带传动,作业过程中起动平稳,可以减缓冲击力,从而提高设备使用寿命。

大盘倾角可调节,成球率高

大盘倾角采用角度垫片,调整灵活方便。盘节沿盘体可上下调节,盘节端部为边法兰,料球出盘时可保证料球不被拉伤、撕裂。成球率高、颗粒圆润强度大、操作方便。

工作原理

生料粉在双轴搅拌机内被雾化水均匀湿润,形成粒度很均匀的球核,然后送进成球盘中进行成球。料球的水分应控制在12~14%。水应大部分在双轴搅拌机内加入,成球盘中只加入少量的补加水,补加水量控制在0~3%左右。干粉造粒则直接加在成球盘内,并喷洒适量的水份,生料球核进入成球盘后在盘内受离心力,摩擦力和重力的作用,沿抛物线运动。

由于物料的粘结性和可塑性,使球核在运动过程中互相粘结并逐渐长大。当成球盘的倾角,盘边高,转速及水份等参数一定时,不同粒径的料球由于重力不同而按不同的脱离角离开盘边向下滚动。料球在不断的滚动过程中将球内的水份不断排挤出表面,由于物料的粘结性以及表面液膜的自然挥发,使料球具有一定的强度,然后随着倾斜盘体的转动从盘的边部排出盘外。

技术参数

  • 圆盘造粒机
产品规格(m) 盘转 (r/min) 生产能力 (t/h) 配用动力 (kw) 盘斜度调整范围 外形尺寸(m) 总重(t)
Φ2.2 14.25 4-8 7.5 35-55 2.8×2.75×2.58 3.2
Φ2.5 11.81 5-10 7.5 35-55 3.2×2.3×3 3.6
Φ2.8 11.21 12-16 7.5 35-55 3.4×2.6×3.1 4.1
Φ3.0 11.3 15-18 11 35-55 3.7×2.7×3.3 4.8
Φ3.2 9.6 15-20 11 35-55 3.9×2.7×3.4 5.6
Φ3.6 9.1 18-24 15 35-55 4.3×3.1×4.0 7.2
