斗式提升机
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

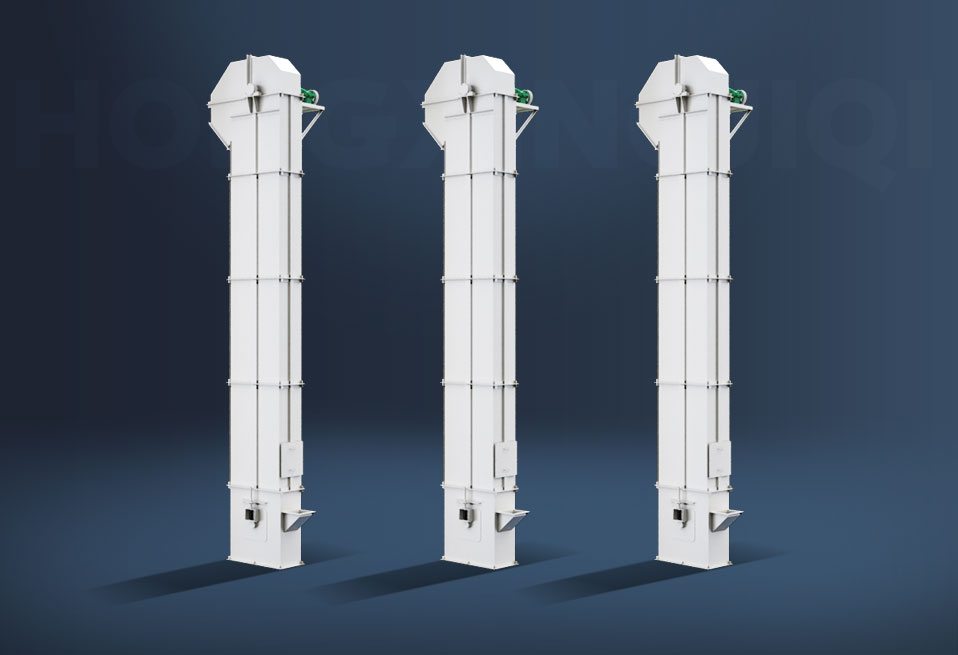

斗式提升机

买破碎机就选红星机器,专车接送免费到厂参观考察

提升高度:28-32.7m

输送量:3-60m³/h

适用物料:煤、水泥、石英砂、高岭土、粘土、重晶石、滑石等。

0371-666 99999
7*24小时服务热线

产品介绍

提升机用途

我公司生产的提升机其主要性能及参数符合JB3926----85《垂直斗式提升机》,牵引圆环链符合MT36----80《矿用高强度圆环链》。且由于提升机的牵引机构是环行链条,因此允许输送温度较高的材料,具有输送量大,提升高度高,运行平稳可靠,寿命长显著优点。

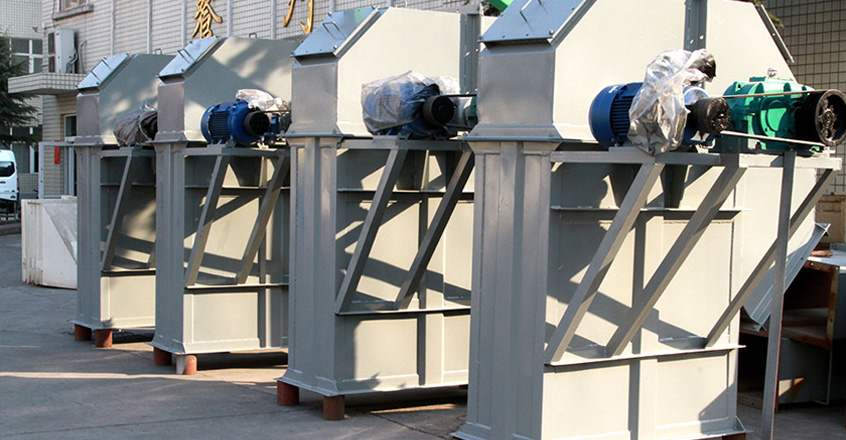

产品图片

斗式提升机

斗式提升机

突出优势

利用率高

斗式提升机在运作所需功率小,同时采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此功率利用率高。

不易撒落、磨损少

提升机的喂料采取流入式,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

适用范围广

斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。

运行平稳可靠

提升机采用了先进的设计原理和加工方法,保证了整机运行的可靠性,无故障时间超过万小时往上。

工作原理

D型斗式提升机由运行部分(料斗与牵引胶带),带有传动滚筒的上部区段,带有拉紧滚筒的下部区段,中间机壳,驱动装置,逆止制动装置等组成,适用于向上输送松散密度ρ<1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料,如煤、砂、焦末、水泥、碎矿石等。

 TD型斗式提升机结构形式:传动装置TD型斗提升机的传动装置有两种形式分别配有YZ型减速器ZQ(或YY)型减速器。YZ型轴减速器直接装在主轴轴头上,省去了传动平台、联轴器等,使结构紧凑、重量轻,而且其内部带有异型辊逆止器,逆止可靠。该减速器噪音低,运转平稳,并随主轴浮动,可消除安装应力。

技术参数

  • 斗式提升机

环链胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗距
(mm)
电机功率
(kw)
TH160型 25 7-12 15-20 400 3-4
TH200型 28 8-15 20-30 500 3-5.5
TH250型 30 10-25 25-35 500 4-7.5
TH300型 30 25-35 30-40 500 5.5-11
TH315型 40 30-40 35-45 512 5.5-15
TH400型 40 45-60 40-55 512 11-22
TH500型 40 65-80 50-60 512 15-30
TH630型 40 100-120 60-65 688 18.5-37
TH800型 40 130-150 65-75 920 22-45

钢丝胶带提升机技术参数

规格 最大提升高度
(m)
输送量
(m³/h)
物料最大块
(mm)
斗容
(L)
电机功率
(kw)
TDG160型 80 34 0-20 2.6 2.2-11
TDG200型 80 45 0-25 4.1 3-15
TDG250型 80 71 0-30 6.5 5.5-22
TDG315型 80 101 0-35 10 7.5-30
TDG400型 80 158 0-40 16 15-45
TDG500型 80 218 0-45 25 18.5-55
TDG630型 80 345 0-50 40 30-90
TDG800型 80 491 0-50 61 45-132

板链提升机技术参数

规格 最大提升度
(m)
最大提升量
(m³/h)
允许占百分比
(%)
节距
( mm)
电机功率
(kw)
10 25 50 75 100
物料最大块(mm)
NE15 40 16 65 50 40 30 25 101.66 1.5-4
NE30 59 31 90 75 58 47 40 152.4 2.2-7.5
NE50 62 60 90 75 58 47 40 152.4 3-15
NE100 58 110 130 105 80 65 55 200 7.5-30
NE150 65 170 130 105 80 65 55 200 11-37
NE200 73 220 170 135 100 85 70 250 18.5-75
NE300 61 320 170 135 100 85 70 250 22-75
NE400 47 420 205 165 125 105 90 300 45-90
NE500 58 500 240 190 145 120 100 300 45-132
