原料磨
  • 厂家直销
  • 品质保障
  • 闪电发货
  • 服务无忧

原料磨

买破碎机就选红星机器,专车接送免费到厂参观考察

磨机形式:开流/圈流

生产能力:4.5-210t/h

应用领域:广泛应用于水泥,硅酸盐制品,新型建筑材料、耐火材料、以及玻璃陶瓷等生产行业。

0371-666 99999
7*24小时服务热线

产品介绍

原料磨应用范围

我公司是专业的原料磨生产厂家,主要包括普通原料磨、风扫磨、尾卸提升循环磨、中卸提升循环磨等,也可以根据用户的要求另行设计制造其它型号规格的原料磨。

产品图片

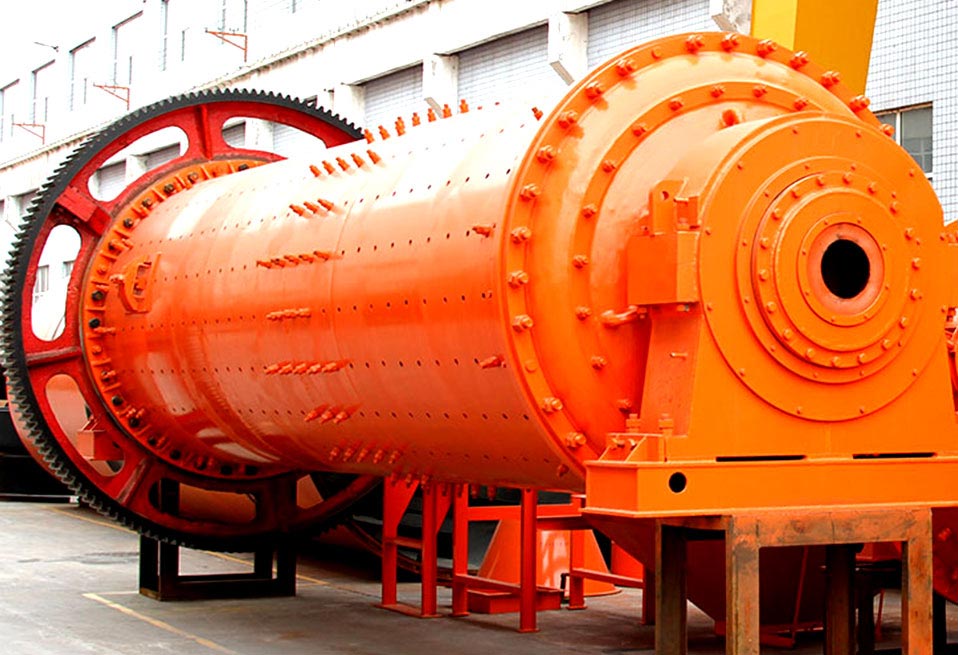

原料磨

原料磨发货图

原料磨

原料磨发货图

原料磨

原料磨发货图

突出优势

磨损少、寿命长

原料磨机为单仓结构,磨内衬板进行组合设计,针对原料磨内不同阶段采用不同的衬板结构,大大提高了粉磨效率。

磨机产量高

原料磨在大端盖和出料系统采用了特别的流线型设计,降低了通风阻力,增大了有效容积,易于出料,提高了磨机产量。

耐磨性好

回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,内衬可拆换,具有良好的耐磨性。

粉磨细度高

采用高细筛分磨粉技术,内置特殊结构的双层隔仓装置、活性衬板和磨尾出料装置,满足客户的对粉磨细度的需求。

工作原理

原料磨在工作时,减速装置通过电机驱动仓体回转,物料均匀的由原料磨的进料装置经入料中空轴螺旋均匀地进入磨机仓,水泥磨仓内有阶梯衬板或波纹衬板等不同类型的衬板,安装不同规格钢球,仓体内的碎矿石和钢球在筒体回转时受摩擦力和离心力作用被衬板带到一定高度后产生重力作用,使物料不断抛落和泻落,物料在冲击和研磨作用下渐渐被粉碎。被粉碎的矿石经排料部排出筒外。排出的矿物在螺旋分级机中经分级出合格产品后,粗砂通过联合进料器再回到原料磨内继续粉磨。原料磨的大端盖和出料系统采用了特别的流线型设计,磨尾无出料篦板,通风量大,提高了磨机产量,由磨尾进入大量的热风,因而烘干能力强

客户现场

原料磨生产线现场

原料磨生产线现场

技术参数

  • 原料磨
产品规格(m) 磨机形式 传动形式 减速机 电机功率(kw) 生产能力(t/h) 总重量(t)
型号 速比
φ1.5×5.7 开流 边缘 ZD40 3.55 130 4.5-6 25.8
φ1.8×6.4 开流 边缘 ZD60 4.5 210 7.5-15 43
φ2.2×6.5 圈流 边缘 ZD70 5 380 14-26 60
φ2.4×7 圈流 边缘 ZD70 5 475 24-28 81
φ2.4×10 圈流 边缘 ZD80-4-LL 6.44 570 32-36 118
φ2.6×10 圈流 边缘 JDX710 6.3 800 45-50 130
φ3×9 开流 边缘 JDX800 6.3 1000 55-60 158
φ3.2×9 圈流 边缘 MBY900 7.1 1250 62-65 195
φ3.5×10 开流 边缘 JDX900 5.84 1250 70-75 200
φ3.8×7.5 圈流 边缘 JDX900 5.6 1600 80 233
φ4.6×10+3.5 圈流 中心 JQS3550 15.1 3550 190 415
φ4.6×10.5+3.5 圈流 中心 JQS3550 15.1 3550 210 476
